YWK-150压力控制器

产品介绍

YWK-150压力控制器采用不锈钢膜片式传感器，可用于空气、气体等中性气体和润滑油，轻燃油等液体介质。控制器的设定值可调，调节范围-0.1-4Mpa。

产品名称：		YWK-150压力控制器
产品型号：		YWK-150
产品特点：		YWK-150压力控制器采用不锈钢膜片式传感器，可用于空气、气体等中性气体和润滑油，轻燃油等液体介质。控制器的设定值可调，调节范围-0.1-4Mpa。
	YWK-150压力控制器的详细资料：

YWK-150压力控制器采用不锈钢膜片式传感器，可用于空气、气体等中性气体和润滑油，轻燃油等液体介质。控制器的设定值可调，调节范围-0.1-4Mpa。

YWK-150特点：
本控制器是超小型设计。

◇ YWK-150主要技术性能：
   抗震性：100m/s²
   耐压：150%
   介质温度：-25～80℃
   工作粘度：＜1×10^-3m²/s

工作环境温度：-25～55℃
触点容量：AC 220V 3A（阻性）
使用寿命：10⁵次

◇ YWK-150规格：

● 切换差可调

序号	设定值调节范围 MPa	切换差不大于 MPa	设定值误差 MPa	重复性误差 MPa	备注
1	-0.1……0	0.0065	±0.004	0.002	被控介质对黄铜、 1Cr18Ni9Ti不锈钢、丁腈橡胶无腐蚀作用
2	0……0.1	0.006	±0.004	0.002
3	0……0.2	0.01	±0.008	0.004
4	0……0.3	0.025	±0.012	0.006
5	0……0.5	0.03	±0.02	0.01
6	0……0.8	0.07	±0.032	0.016
7	0……1	0.075	±0.04	0.02
8	0……1.5	0.1	±0.06	0.03
9	0……2	0.12	±0.08	0.04
10	0……3	0.15	±0.12	0.06
11	0……4	0.25	±0.16	0.08

◇ YWK-150设定值的调整：

    压力控制器的设定值调整步骤，举例说明如下：
    [例]：选用0～0.8MPa规格的控制器，要求将压力上升至0.4MPa发出触点信号，其操作步骤如下：
     1、松开紧定螺钉
     2、将压力加至0.4MPa，此值可从标准压力计中读出。
     3、顺时针旋转设定值调节螺母，直至开关触点在0.4MPa处切换。
     4、调节压力校验器的压力在0.4MPa上下来回变化，检验压力上升时触点切换值是否是0.4MPa，
        此值即为要设定的上切换值，其对应的下切换值应是0.4MPa减去切换差0.04MPa（左右），
        即为0.36MPa（左右）。

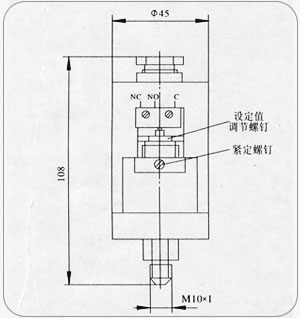

◇ YWK-150外形及安装尺寸：

◇ YWK-150注意事项：

   ● 打开控制器盖时，请勿旋动内部的螺钉或拨弄内部零件。
     ● 控制器设定值为下切换值。设定值调节范围即下切换值的调节范围。
     ● 调试时压力请勿超过最大允许压力。
     ● 周围环境应无腐蚀性气体。
     ● 控制器自出厂之日起保用十八个月，凡属产品质量问题，本厂负责及时维修或更换。
